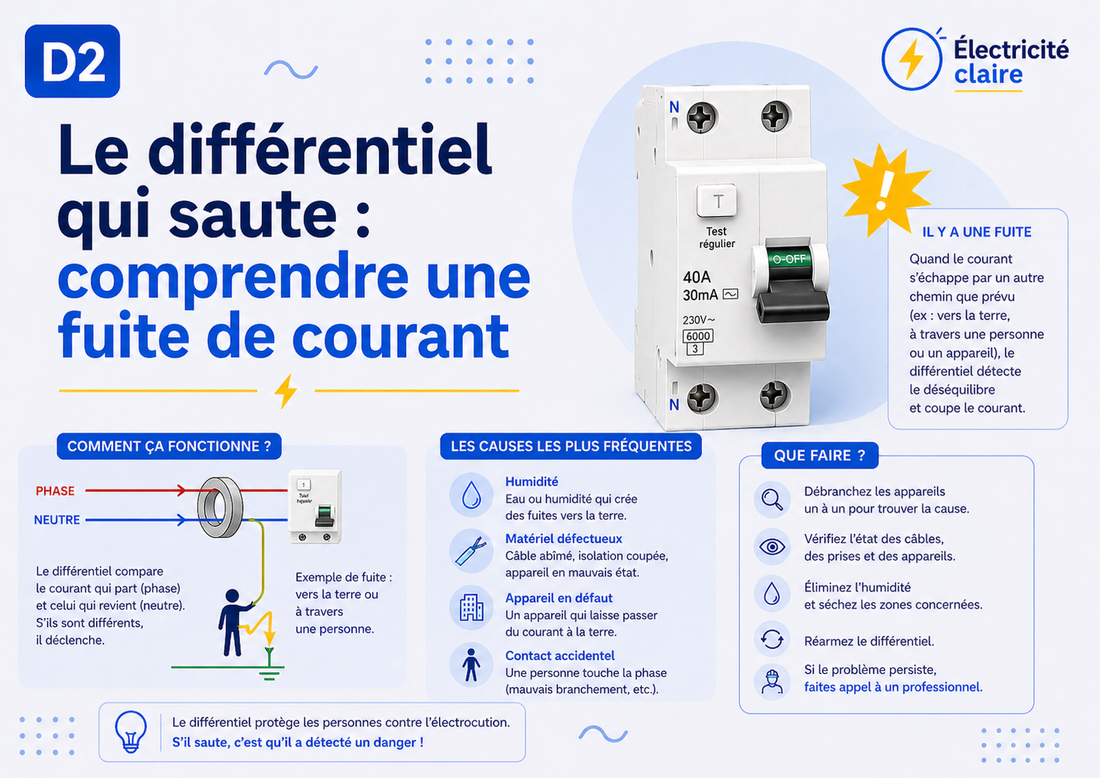

D2 — Le différentiel qui saute : comprendre une fuite de courant
Share
Dans une installation électrique, il arrive qu’un interrupteur différentiel se déclenche.
Contrairement au disjoncteur, ce déclenchement ne concerne pas une surcharge.
Il indique généralement un problème plus spécifique :
une fuite de courant.
Comprendre ce phénomène est essentiel pour diagnostiquer une installation et garantir la sécurité.
1. Rôle de l’interrupteur différentiel
L’interrupteur différentiel protège les personnes.
Il compare en permanence :
- le courant qui entre par la phase
- le courant qui sort par le neutre
En fonctionnement normal, ces deux valeurs sont identiques.
2. Qu’est-ce qu’une fuite de courant ?
Une fuite de courant se produit lorsqu’une partie du courant ne revient pas par le neutre.
Elle s’échappe vers :
- la terre
- une masse métallique
- un élément extérieur
Cette différence est détectée par le différentiel.
3. Déclenchement du différentiel
Dans une installation domestique, le différentiel est généralement réglé à :
30 mA
Si la fuite dépasse cette valeur :
- le courant est coupé immédiatement
- l’installation est sécurisée
Ce seuil est adapté pour limiter les risques pour le corps humain.
4. Causes fréquentes
Appareil défectueux
Un appareil peut présenter un défaut d’isolement.
Le courant fuit vers la carcasse ou la terre.
Humidité
L’eau facilite le passage du courant.
Elle peut provoquer des fuites dans :
- les prises
- les appareils
- les boîtiers
Câble abîmé
Un conducteur endommagé peut entrer en contact avec une masse.
Cela crée une fuite de courant.
Installation ancienne
Une installation vieillissante peut présenter :
- des isolants dégradés
- des connexions défectueuses
5. Comment identifier l’origine
Une méthode simple consiste à isoler les circuits.
- Couper tous les disjoncteurs
- Réarmer le différentiel
- Réactiver les circuits un par un
Résultat :
- le circuit qui fait déclencher est identifié
Ensuite, il faut vérifier les appareils de ce circuit.
6. Cas typiques
- déclenchement lors de l’utilisation d’un appareil → appareil suspect
- déclenchement par temps humide → problème d’isolement
- déclenchement aléatoire → défaut intermittent
7. Erreurs à éviter
- réarmer sans chercher la cause
- ignorer les déclenchements répétés
- supprimer la terre
- modifier les protections
8. Quand intervenir
Une fuite de courant peut être dangereuse.
Il est recommandé de faire intervenir un professionnel si :
- la cause n’est pas identifiée
- le problème est récurrent
- l’installation est ancienne
9. Ce qu’il faut retenir
- le différentiel protège les personnes
- il détecte les fuites de courant
- une fuite indique un défaut
- le déclenchement est une sécurité
Conclusion
Un différentiel qui saute n’est pas un dysfonctionnement.
C’est un signal de sécurité.
Comprendre son rôle permet d’identifier rapidement les défauts et de sécuriser une installation.
Le point Électricité claire
Sur le terrain, un différentiel qui saute est souvent mal interprété.
Beaucoup pensent à une surcharge, alors qu’il s’agit presque toujours d’un défaut d’isolement.
Savoir faire la distinction permet d’éviter des interventions inutiles et de cibler rapidement le problème.
Le petit point
Le principe du différentiel repose sur la détection d’une différence de courant.
Ce concept est directement lié aux lois fondamentales de la physique, notamment à la conservation des charges électriques dans un circuit.
