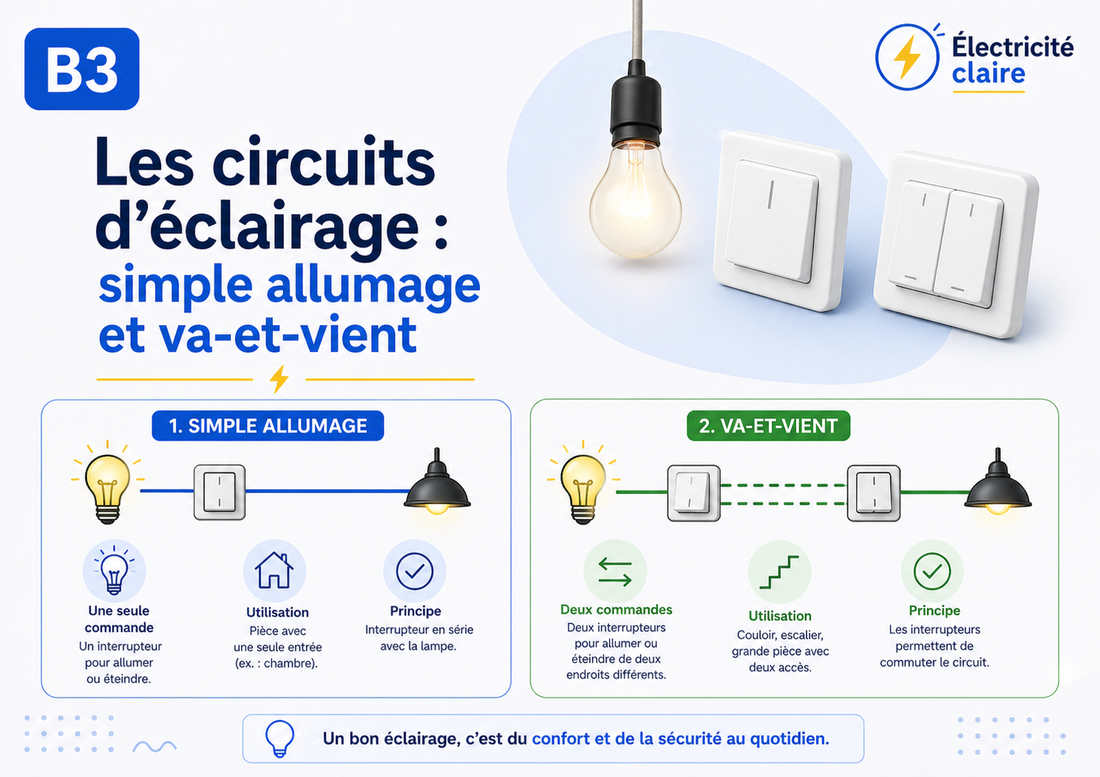

B3 — Les circuits d’éclairage : simple allumage et va-et-vient
Share
L’éclairage est l’un des circuits les plus courants dans une installation électrique.
Il permet de commander une ou plusieurs lampes à partir d’un ou plusieurs points.
Deux montages principaux sont utilisés :
- le simple allumage ;
- le va-et-vient.
Comprendre ces deux circuits est essentiel pour intervenir sur une installation.
1. Le simple allumage
Le simple allumage permet de commander une lampe à partir d’un seul interrupteur.
Fonctionnement
- lorsque l’interrupteur est fermé, le circuit est complet ;
- le courant circule ;
- la lampe s’allume.
- lorsque l’interrupteur est ouvert, le circuit est coupé ;
- le courant ne circule plus ;
- la lampe s’éteint.
Caractéristiques
- un seul point de commande ;
- circuit simple et direct ;
- très utilisé dans les petites pièces.
2. Le va-et-vient
Le va-et-vient permet de commander une lampe à partir de deux interrupteurs.
Il est utilisé lorsque l’on souhaite allumer ou éteindre depuis deux endroits différents.
Fonctionnement
Le circuit comporte :
- deux interrupteurs spécifiques (va-et-vient) ;
- des fils de liaison entre les deux interrupteurs.
Selon la position des interrupteurs :
- le circuit est fermé → la lampe est allumée ;
- le circuit est ouvert → la lampe est éteinte.
Chaque action sur un interrupteur inverse l’état de la lampe.
3. Différences principales
| Simple allumage | Va-et-vient |
|---|---|
| 1 interrupteur | 2 interrupteurs |
| 1 point de commande | 2 points de commande |
| Circuit simple | Circuit plus complexe |
| Usage basique | Usage pratique (escaliers, couloirs) |
4. Cas d’utilisation
Simple allumage
- chambre
- toilettes
- petites pièces
Va-et-vient
- couloir
- escalier
- grande pièce avec deux accès
5. Points importants
- le circuit d’éclairage fonctionne en parallèle ;
- la phase est coupée par l’interrupteur ;
- le neutre est directement relié à la lampe ;
- la terre est présente pour la sécurité si nécessaire.
6. Erreurs fréquentes
- couper le neutre au lieu de la phase ;
- inverser les fils du va-et-vient ;
- utiliser un interrupteur simple à la place d’un va-et-vient ;
- ne pas identifier correctement les conducteurs.
7. Ce qu’il faut retenir
- le simple allumage permet une commande unique ;
- le va-et-vient permet une commande double ;
- le principe repose sur l’ouverture et la fermeture du circuit ;
- le câblage doit être réalisé correctement pour fonctionner.
Conclusion
Les circuits d’éclairage sont simples en apparence, mais essentiels dans une installation.
Maîtriser le simple allumage et le va-et-vient permet :
- de comprendre les installations courantes ;
- de réaliser des modifications ;
- et de diagnostiquer des pannes.
