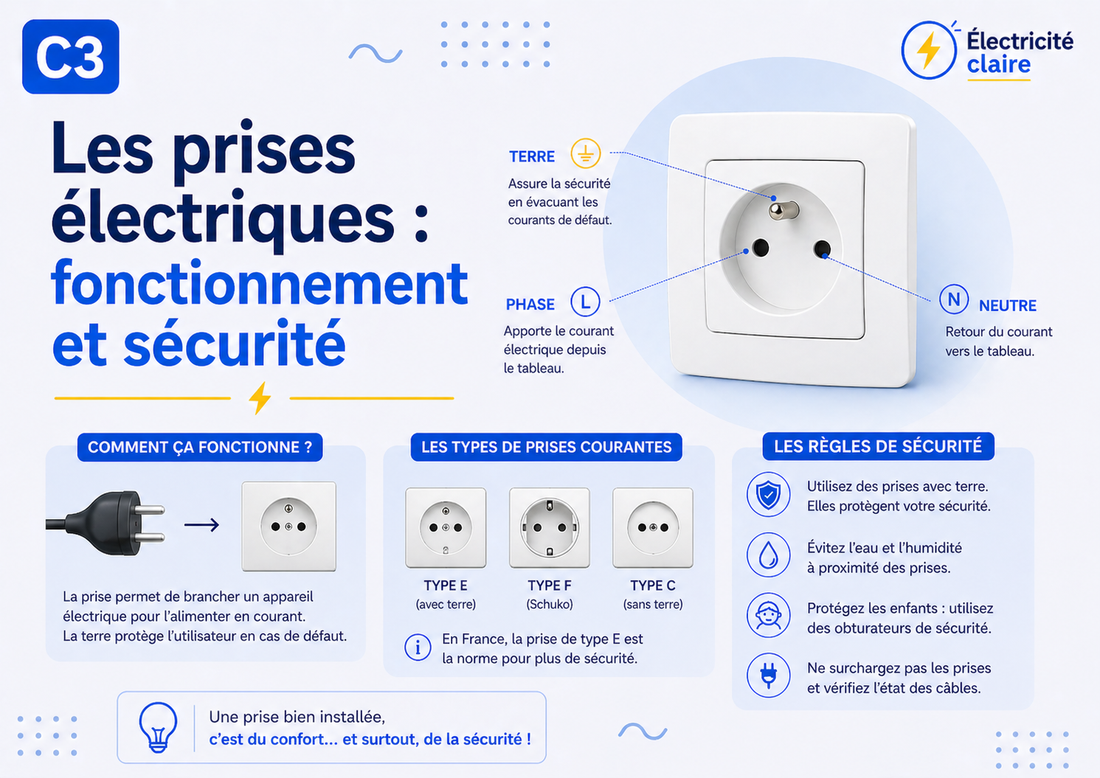

C3 — Les prises électriques : fonctionnement et sécurité
Share
La prise électrique est l’un des éléments les plus utilisés dans une installation.
Elle permet de raccorder les appareils au réseau électrique.
Malgré sa simplicité apparente, elle joue un rôle essentiel :
- alimenter les équipements ;
- assurer une connexion fiable ;
- garantir la sécurité des utilisateurs.
1. Qu’est-ce qu’une prise électrique ?
Une prise électrique est un point de connexion entre un appareil et le réseau.
Elle permet de transmettre l’énergie électrique depuis l’installation vers l’appareil.
Dans une installation domestique, elle est généralement composée de trois conducteurs :
- la phase ;
- le neutre ;
- la terre.
2. Les trois conducteurs
La phase
C’est le conducteur actif.
Il transporte l’énergie électrique vers l’appareil.
Le neutre
Il permet le retour du courant.
Il complète le circuit électrique.
La terre
Elle ne transporte pas le courant en fonctionnement normal.
Elle sert à protéger les personnes en cas de défaut.
Elle évacue le courant vers le sol en cas de problème.
3. Fonctionnement
Lorsqu’un appareil est branché :
- le courant arrive par la phase ;
- il traverse l’appareil ;
- il repart par le neutre.
Si un défaut apparaît :
- la terre permet d’évacuer le courant dangereux ;
- les protections (différentiel) peuvent intervenir.
4. Types de prises
Dans les installations domestiques, plusieurs types de prises existent.
Prise standard
Utilisée pour la majorité des appareils :
- télévision
- ordinateur
- petits équipements
Prises spécialisées
Certaines prises sont dédiées à des appareils spécifiques :
- four
- lave-linge
- chauffe-eau
- plaques de cuisson
Elles sont associées à des circuits protégés individuellement.
5. Intensité et protection
Chaque prise est associée à un circuit protégé par un disjoncteur.
Exemples courants :
- 16 A → usage standard
- 20 A → appareils plus puissants
Le calibre doit être adapté pour éviter les surcharges.
6. Sécurité
Une prise électrique doit respecter plusieurs règles :
- présence de la terre
- bon état des connexions
- protection par disjoncteur
- protection par interrupteur différentiel
Une prise endommagée ou mal installée peut être dangereuse.
7. Erreurs fréquentes
- utiliser une prise sans terre
- brancher trop d’appareils sur une même ligne
- utiliser des multiprises de mauvaise qualité
- ignorer une prise qui chauffe
8. Ce qu’il faut retenir
- la prise permet d’alimenter les appareils
- elle comporte phase, neutre et terre
- la terre est essentielle pour la sécurité
- chaque prise dépend d’un circuit protégé
Conclusion
La prise électrique est un élément simple mais essentiel.
Elle relie directement l’utilisateur à l’installation électrique.
Une bonne compréhension de son fonctionnement permet d’éviter de nombreux risques.
